1 項目概述
本項目XX礦山礦區車輛定位、數據采集、語音和視頻通信提供的移動無線寬帶解決方案。
礦區自然環境條件較惡劣，極端最高溫度：39．2 ℃；極端最低溫度：-42．4 ℃；。并且，設備主要在露天開采條件下使用，灰塵大、溫差大、高溫、嚴寒、雨雪環境下工作。
項目前期勘測得到的現場圖片如下：
2 移動無線寬帶網絡設計
2.1 無線網絡設計
無線網絡組網架構
礦區移動無線寬帶系統的核心網絡是在礦坑邊緣架設多個Mesh無線中繼節點、以及架設在中心機房的MESH根節點
中心機房采用最高容量的AIRWLAN設備作為根節點，設備提供3個5.8GHz 11a模塊和3個2.4GHz 11g模塊
其他3個通信桿上采用AIRWLAN M515設備作為中繼節點，設備提供2個5.8GHz 11a模塊和2個2.4GHz 11g模塊
MESH中繼節點提供2.4GHz/5.8GHz的無線覆蓋以及5.8GHz的無線設備互聯
5.8GH 802.11a用于MESH節點之間的互聯
2.4GHz 802.11g用于車載節點的覆蓋
MESH中繼節點的間距平均為4公里，分布覆蓋周邊2*2公里區域，即每臺基站覆蓋8平方公里區域
隨著礦坑加深，可利用移動小車或架設固定桿，以增加MESH中繼節點擴大覆蓋范圍
車載節點采用AIRWLAN S510設備，該設備具備280公里時速高速移動的情況下能夠在固定Mesh基站之間快速切換，漫游切換不會造成業務中斷

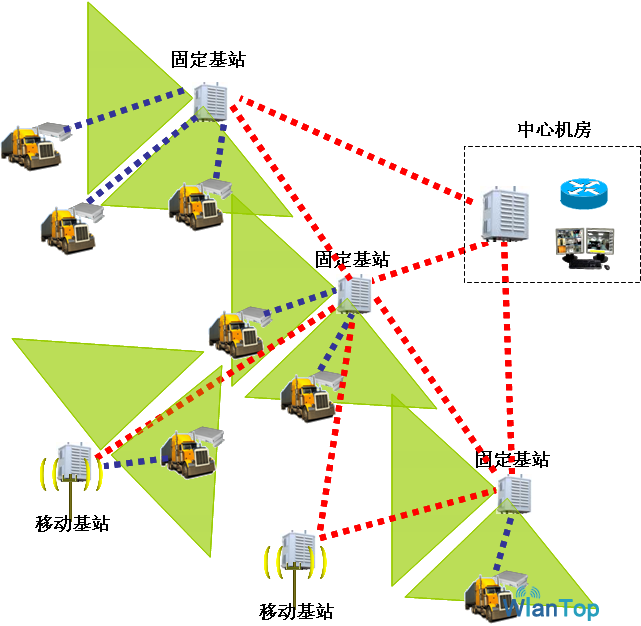

對于礦區網絡，方案建議采用多層次網絡部署方案、包括根節點AIRWLAN M512設備、中繼節點AIRWLAN M515設備以及移動車載AIRWLAN S510設備，系統拓撲圖如下所示：
移動MWS設備在多個基站之間可快速漫游切換
固定Mesh基站配置
移動無線寬帶系統中主要使用兩種Mesh基站:
1個中心機房 - 根節點采用AIRWLAN M512基站
3個通信桿 - 中繼無線節點采用AIRWLAN M515基站
設備安裝
設備和天線抱桿安裝

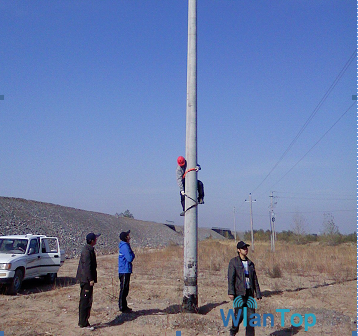

安裝高度12米以上；建議采用15米水泥桿，成本較低，在配套安裝支架和工作平臺等結構后，單位成本可以控制在8,000元以內(可能受運輸距離影響，略有出入)；水泥桿安裝示意圖如下所示：
設備接口和天線配置如下圖所示：
固定Mesh基站安裝在專用的抱桿之上，配合5.8GHz定向天線進行設備無線互聯和車輛的無線接入。如下圖所示：
車載Mesh設備配置
為了保證車輛在高速移動的情況下仍然能夠一直在線并且保持無線連接，必須在車輛上安裝中防移動車載設備AIRWLAN S510作為萬藍通信公司最新的車載Mesh設備，專門用于車載設備的接入，保證車載設備高速移動和快速切換下依然保證無間斷的通訊.
實驗測試表明在接受信號強度在-80dBm的情況下可以得到12Mb/s以上的吞吐量。如上的解決方案可以取得-75~65dBm以上的接收信號強度，為實際應用中線纜損耗和開放空間損耗等提供了更多的余量，保證了固定Mesh基站之間通信和車地通信的穩定性。
2.2 無線基站分布
根據2.1無線網絡設計，按照每個基站進行2*4公里區域的覆蓋，則總共需要3臺MESH無線基站即可完成無線網絡覆蓋；加上MESH根節點基站，總共需要4臺MESH無線基站即可完成該區域的覆蓋。

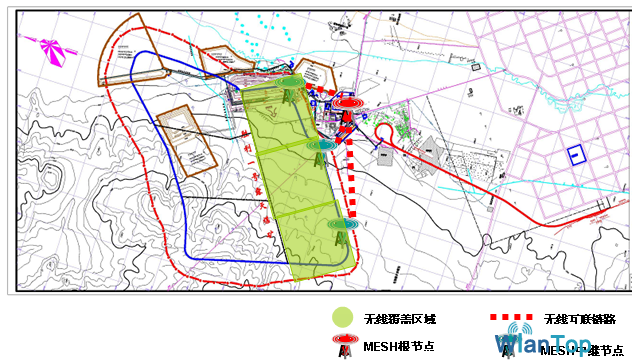

MESH根節點基站和MESH無線中繼節點的位置圖如下所示：
1臺MESH根節點位于中心機房樓頂
3臺MESH中繼節點均勻的分布于礦坑邊緣
MESH中繼節點之間的間距為4公里
經過精心調試，礦區無線MESH網絡的整體容量可達300Mbps，可以完全滿足未來50臺車載終端每臺車載512kbps-2M的帶寬要求。
