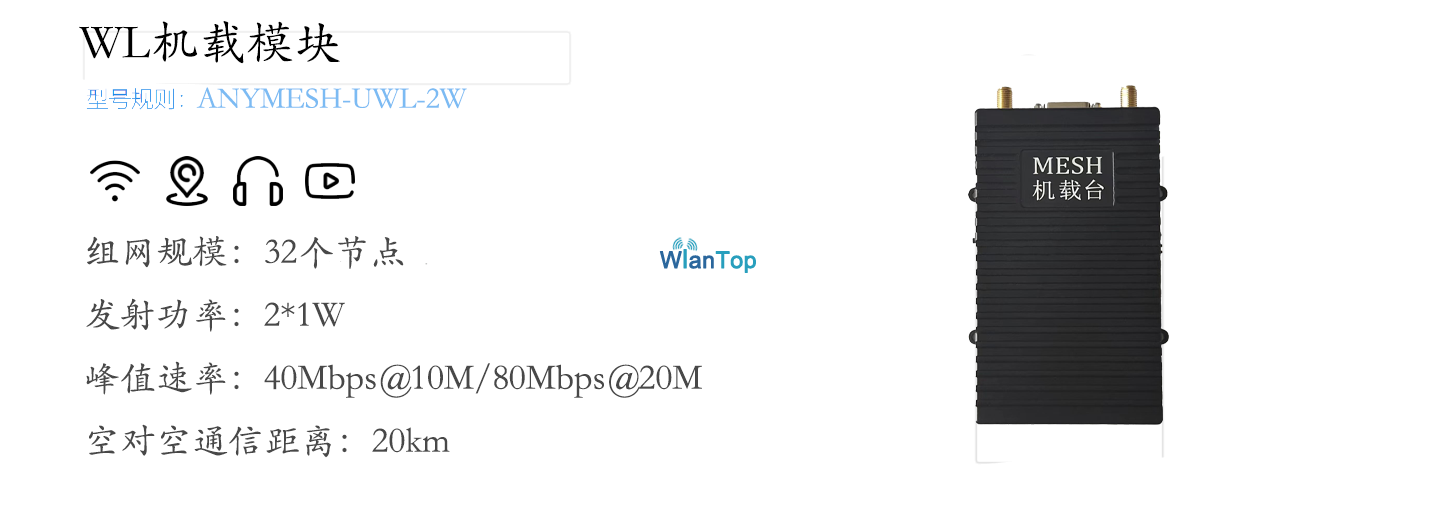

ANYMESH-UWL（J30J）-2W機載嵌入模塊
產品概述
為了滿足對載荷重量有限制的無人機集群通信組網應用需求 ，北京萬藍拓通信技術有限公司研制了 ANYMESH-UWL（J30J）-2W 輕薄機載 mesh 自組網電臺，該電臺是一款尺寸小、重量輕、成本較低、較遠距離、高速的 MIMO mesh 自組網電臺，106*70*25mm，整機重量 約220g，提供 2 個網口、2 個數據串口等接口。
ANYMESH-UWL（J30J）-2W 機載型自組網模塊，是萬藍通信為無人機和無人車用戶量身定做的一款輕薄型無中心自組網模塊，該模塊具備雙通道最大 2W 的發射功率。可不依賴任何基礎通信設施而臨 時、動態、快速地構建一個無線 IP mesh 網絡，具有自組織、自恢復、高抗毀的能力，支撐數據、視頻等多媒體業務 多跳傳輸。該產品非常適用于軍事領域與應急領域，可廣泛用于無人機組網，無人 機中繼，無人機巡航等領域。
該產品具有軟件無線電特性，非常適用于軍事、消防領域；同樣也適用于移動車輛、 船只裝備，實現車與車，車與人之間無間斷通信。此外，該產品也能滿足礦井， 隧道和地下室等封閉式場景的專網無線通信需求。可實現點對點或點對多點雙向無線視頻、語音、數據傳輸，廣泛應用于智慧城市、部隊單兵、公安武警、消防救援、應急車隊通信、人防邊防、海上無人船、特種機器人等領域。
顯著優勢
Ø 傳輸距離遠：采用OFDM和MIMO收發分集等技術，電臺接收靈敏度可達-96dBm，2W發射功率下，空空視距通信可達20-30km。
Ø 傳輸速率高：采用OFDM、BPSK/QPSK/16QAM/64QAM 自適應調制、接收分集等技術，最大速率大于80Mbps，適合較大業務量多跳傳輸；
Ø 網絡規模大：采用CSMA/CA協議，信道資源動態分配，單頻可支持64個節點進行組網；
Ø 中繼跳數多：實測視頻中繼跳數可達8 跳，大大擴大網絡覆蓋范圍，提升自組網靈活性，增強了網絡應用的適用性；
產品特點
Ø 軟件架構：基于IP體系的無中心、分布式無線自組織網絡；
Ø 抗多徑干擾：OFDM多載波調制具有較強的抗多徑干擾通力；
Ø 繞射能力：具有較強的繞射和穿透通力；
Ø MAC協議：CSMA/CA；
Ø 動態路由：二層智能路由協議；
Ø 靈活性：可擴展性強，節點可動態加入和退出；
Ø 移動性：已測試節點最大移動速率為200公里/小時；
Ø 抗毀自愈：個別終端損毀不會影響網絡正常運行，具有很強的抗毀能力；
Ø 工作模式：星形網、網狀網、鏈狀網、點對點，點對多點，多點對多點；
Ø IP透傳：支持網口ßà網口、網口ßà串口、串口ßà串口的IP透明傳輸；
支持串口參數設置，適配不同的串口設備；
Ø 互聯網擴展：網內任一節點都可作為網關,有效延伸互聯網覆蓋范圍；
Ø 靜態路由：支持手動設置靜態路由；
Ø 安全加密：支持AES128/AES256信道傳輸加密，保證信息傳輸安全；
Ø 頻譜掃描：具有頻譜掃描功能，查看當前頻譜使用情況，指示干擾；
Ø 配置管理：可對電臺的信道、帶寬、功率、速率、IP，密鑰等參數進行設置；
Ø 狀態顯示：可動態顯示網絡拓撲、鏈路質量、信號強度、環境底噪等；
技術指標/規格參數
|
功能選項 |
規格 |
定制項 |
|
無線特性 |
網絡規模 |
單頻可支持32個節點 |
|
|
通信頻率 |
L波段1400~1500MHz，1MHz步進可調 |
其他頻率可定制 |
|
發射功率 |
L波段33dBm（2W），1dBm步進可調 |
其他發射功率可定制 |
|
帶寬模式 |
1.25 / 2.5 / 5 / 8 / 10 / 20 / 40 MHz |
其他頻寬模式可定制 |
|
通信波形 |
OFDM + MIMO + CSMA/CA |
|
|
載波調制 |
BPSK/QPSK/16QAM/64QAM（自適應） |
|
|
接收靈敏度 |
-96dBm @ 5MHz |
|
|
組網功能 |
通信距離 |
20-30+km（空空視距，與天線增益、電磁環境、地形環境相關） |
|
|
通信速率 |
峰值40Mbps@10MHz/80Mbps@20MHz（自適應） |
|
|
傳輸時延 |
單跳約2ms |
|
|
多跳能力 |
數據可達15跳/視頻傳輸可達8跳以上 |
|
|
移動速度 |
移動速度：支持300+km/h高速移動 |
|
|
系統功能 |
啟動時間 |
32秒 |
|
|
入網時間 |
小于1秒 |
|
|
路由切換 |
小于1秒 |
|
|
數據接口 |
網口x 2，串口RS232 x 2，串口TTL*1 |
其他串口類型外接轉換 |
|
頻譜感知 |
具有頻譜掃描、干擾指示功能 |
|
|
網絡擴展 |
WIFI AP |
|
|
安全加密 |
AES128、AES256; |
|
|
衛星定位 |
*GPS/BD外接擴展 |
520g版本自帶GPS/BD |
|
物理特性 |
工作溫度 |
-40~+70℃； |
|
|
供電要求 |
5.5mm電源接口*1 支持14~36V/2A |
|
|
整機功耗 |
6~15W |
|
|
外觀尺寸 |
106*70*25mm |
|
|
整機重量 |
約260 g（不含天線） |
|
