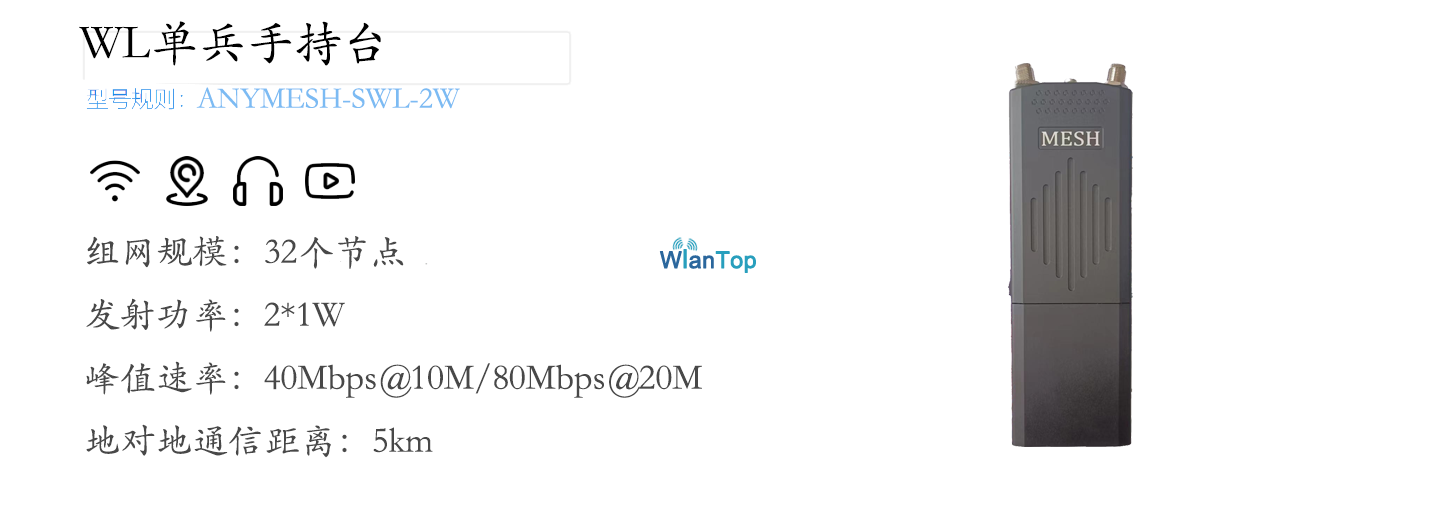

ANYMESH-SWL-2W(1400)單兵手持電臺
產品概述
該MIMO雙通道單兵手持型自組網電臺，發射頻率范圍為300M至1.5GHz內可定制，采用萬藍通信新一代多跳自組網協議的無線電技術，具備對抗復雜信道環境的能力，實現在復雜場景下完成單兵、車輛、無人機等機動點、固定點之間的無中心同頻自組網寬帶業務傳輸。
該MIMO雙通道單兵自組網電臺內置鋰電池、體積小、設計緊湊，可以作為用戶手持或者穿戴裝備，具備最大2W 的發射功率，不依賴任何基礎通信設施，可臨時、動態、快速地構建一個無線IP網絡，該網絡具有自組織、自恢復、高抗毀的能力，支撐數據、話音、視頻等多媒體業務多跳傳輸。可滿足用戶在緊急場景下快速建立專用網絡，為用戶的語音、消息、視頻等 IP 數據 業務提供穩定的傳輸通道。
該MIMO雙通道單兵便攜自組網電臺結合車載自組網電臺可以進行混合分簇分級組網。車載自組網電臺之間形成骨干遠距離通信組網，單兵便攜無線自組網電臺形成分隊子網，支撐視頻、話音、數據等多媒體業務的多跳通信。手機、平板、PC等各類IP終端可通過電臺網口或WIFI AP接入網絡，實現各類IP應用終端之間的互聯互通。
該電臺可以通過自身的電池直接給攝像頭等外設提供直流12V供電。
顯著優勢
Ø 傳輸距離遠：采用OFDM+MIMO、空時編碼、收發分集等技術，接收靈敏度可達-96dBm，2W發射功率下，地空/空空視距通信可達30km，地地視距通信可達5-10 km，在非視距環境條件下也有著較好的抗多徑干擾和較強的繞射能力；
Ø 傳輸速率高：采用OFDM、BPSK/QPSK/16QAM/64QAM自適應調制、接收分集等技術，峰值速率可達80+Mbps，適合較大業務量多跳傳輸；
Ø 網絡規模大：采用CSMA/CA協議，信道資源動態分配，可支持64個節點進行組網；
Ø 中繼跳數多：實測視頻中繼跳數可達8跳，擴大網絡覆蓋范圍，增強網絡應用的適用性；
產品特點
Ø 軟件架構：基于IP體系的無中心、分布式無線自組織網絡；
Ø 抗多徑干擾：COFDM多載波調制具有較強的抗多徑干擾通力；
Ø 繞射能力：具有較強的繞射和穿透通力；
Ø MAC協議：CSMA/CA；
Ø 動態路由：二層智能路由協議，智能動態路由協議，路徑優選；
Ø 靈活性：可擴展性強，節點可動態加入和退出；
Ø 移動性：已測試節點最大移動速率為200公里/小時；
Ø 抗毀自愈：個別終端損毀不會影響網絡正常運行，具有很強的抗毀能力；
Ø 工作模式：星形網、網狀網、鏈狀網、點對點，點對多點，多點對多點；
Ø IP透傳：支持網口ßà網口、網口ßà串口、串口ßà串口的IP透明傳輸；
Ø 互聯網擴展：有效延伸互聯網覆蓋范圍，網內任一終端都可作為網關，自組網各個節點可以通過網關節點接入互聯網；
Ø 靜態路由：支持手動設置靜態路由（特殊情況下指定傳輸路徑）；
Ø 地圖顯示：連接GPS/BD條件下，支持地圖位置顯示；
Ø 頻譜掃描：具有頻譜掃描功能，查看當前頻譜使用情況，指示干擾；
Ø 配置管理：可對電臺的信道、帶寬、功率、速率、IP，密鑰等參數進行設置；
Ø 狀態顯示：可動態顯示網絡拓撲、鏈路質量、信號強度、環境底噪等；
Ø WiFi AP：手機、平板、電腦等便攜移動設備可以無線動態接入，作為應用終端實現用戶交互功能（應用終端需要用戶自行開發相應的應用程序）。
Ø WIFI客戶端：可以連接已有WIFI AP，接入其他網絡；
Ø 指標燈：電源燈和mesh燈，電源燈表示開機通電，mesh燈常亮表示已入網，mesh燈閃爍表示信號不穩定，mesh燈滅表示沒有入網；
技術指標/規格參數
|
功能選項 |
規格 |
定制項 |
|
無線特性 |
網絡規模 |
單頻支持32個節點 |
|
|
通信頻率 |
L波段1400~1500MHz，1MHz步進可調
|
其他頻率可定制 |
|
發射功率 |
L波段33dBm（2W），1dBm步進可調
|
其他發射功率可定制 |
|
帶寬模式 |
5 / 10 / 20 / 40 MHz |
其他頻寬模式可定制 |
|
通信波形 |
OFDM + MIMO + CSMA/CA |
|
|
載波調制 |
BPSK/QPSK/16QAM/64QAM（自適應） |
|
|
接收靈敏度 |
-98dBm @ 5MHz |
|
|
通信距離 |
30+km（地空/空空視距），1-5km（地地視距，天線至少架高2米） |
|
|
組網功能 |
通信速率 |
峰值40Mbps@10MHz/80Mbps@20MHz（自適應） |
|
|
傳輸時延 |
單跳約2ms |
|
|
多跳能力 |
短報文可達15跳、語音可達10跳、視頻可達8跳以上 |
|
|
移動速度 |
支持300+km/h高速移動 |
|
|
啟動時間 |
32秒 |
|
|
系統功能 |
入網時間 |
小于1秒 |
|
|
路由切換 |
小于1秒 |
|
|
數據接口 |
網口*1、RS232*1，音頻3.5mm接口 |
|
|
網絡擴展 |
WIFI AP，4G路由器*（*按需外接） |
與公網/衛星融合對接 |
|
物理特性 |
視頻輸入 |
支持IP視頻輸入，
HDMI*/SDI*/CVBS*（*按需外接轉換） |
其他可外接擴展 |
|
衛星定位 |
GPS/BD |
|
|
語音通信 |
IP語音會議/PTT對講（軟件按需選擇） |
|
|
安全加密 |
AES128、AES256 |
|
|
電池充電 |
16.8V/1A |
|
|
整機功耗 |
6~15W，待機6W，接收8W，滿負載發送15W |
|
|
工作時間 |
6~8小時（集成可拆卸電池） |
|
|
防護等級 |
IP65 |
|
|
工作溫度 |
-40~+65℃ |
|
|
外觀尺寸 |
208*70*35 mm |
|
|
整機重量 |
約800g（不含天線） |
|
