萬藍通信應急指揮系統

一、簡介

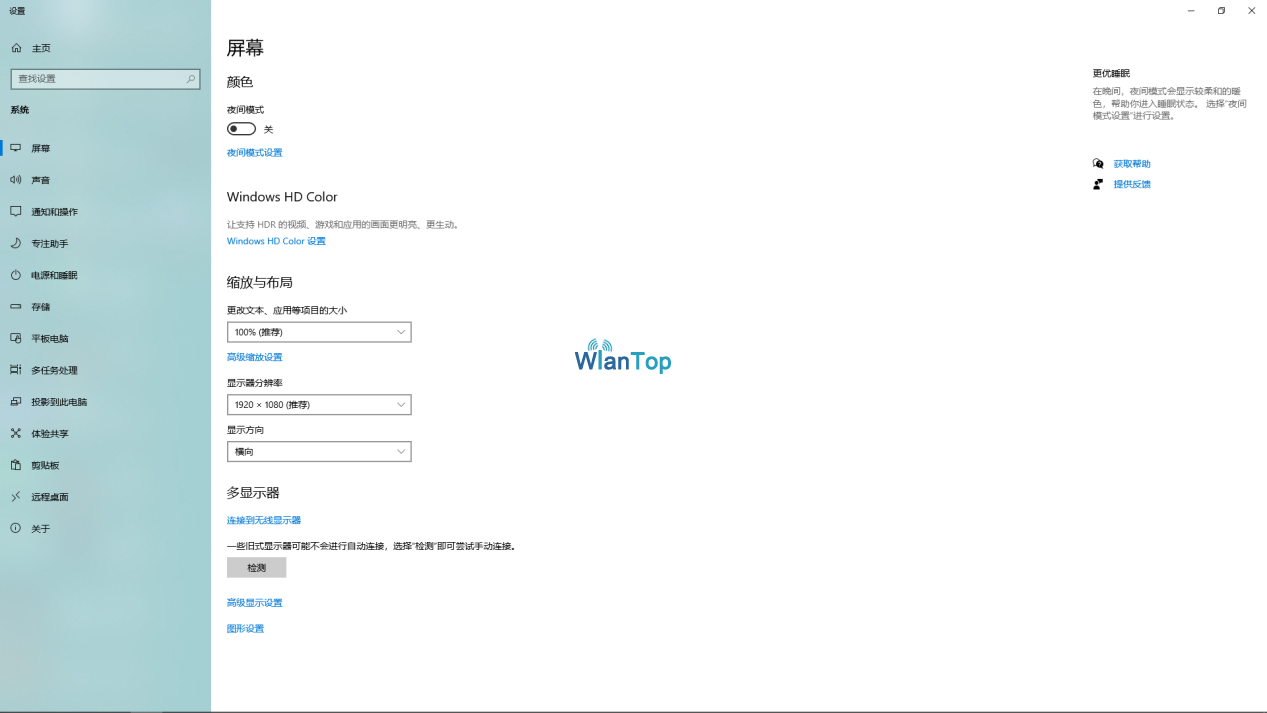

本手冊包含了萬藍通信應急指揮系統的功能、使用方法和操作。本手冊首先需要用戶對計算機基礎知識、使用鼠標、標準菜單以及命令等有簡單的了解。屏幕分辨率設為“1920×1080”。

二、網頁登錄

使用谷歌瀏覽器。



電腦網頁登錄網址：
在輸入框里輸入授權后的用戶名和密碼點擊登錄進入系統。

三、界面使用

1．系統主界面

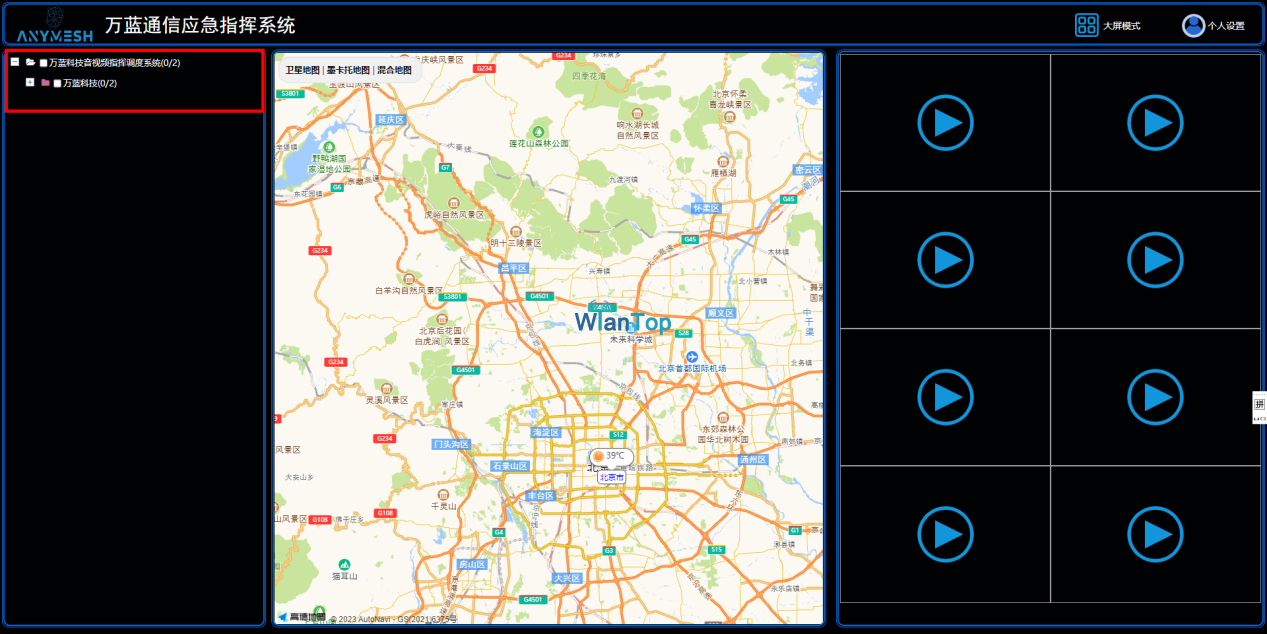

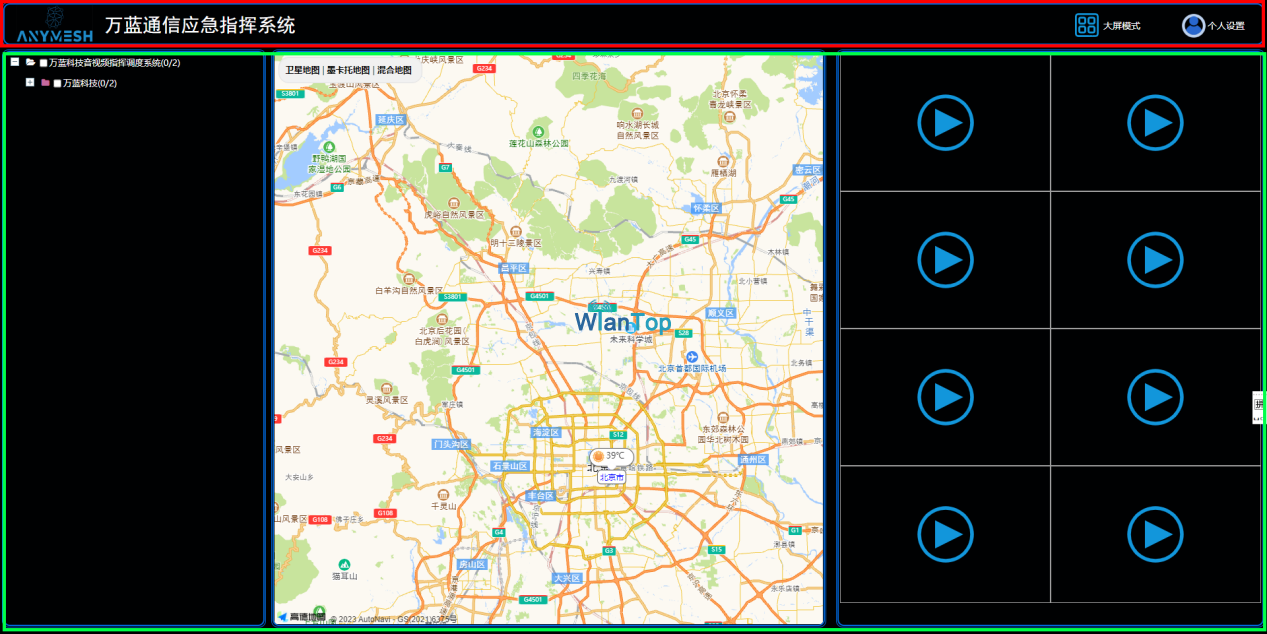

萬藍通信應急指揮系統總體界面設計由兩部分組成，由藍色條框劃分，分別為導航 區（紅色框線內）以及功能區（綠色框線內）；



導航區顯示系統名稱、【大屏模式】和【個人設置】控制按鈕，點擊紅線框內功能鍵可以切換【大屏模式】和【地圖模式】

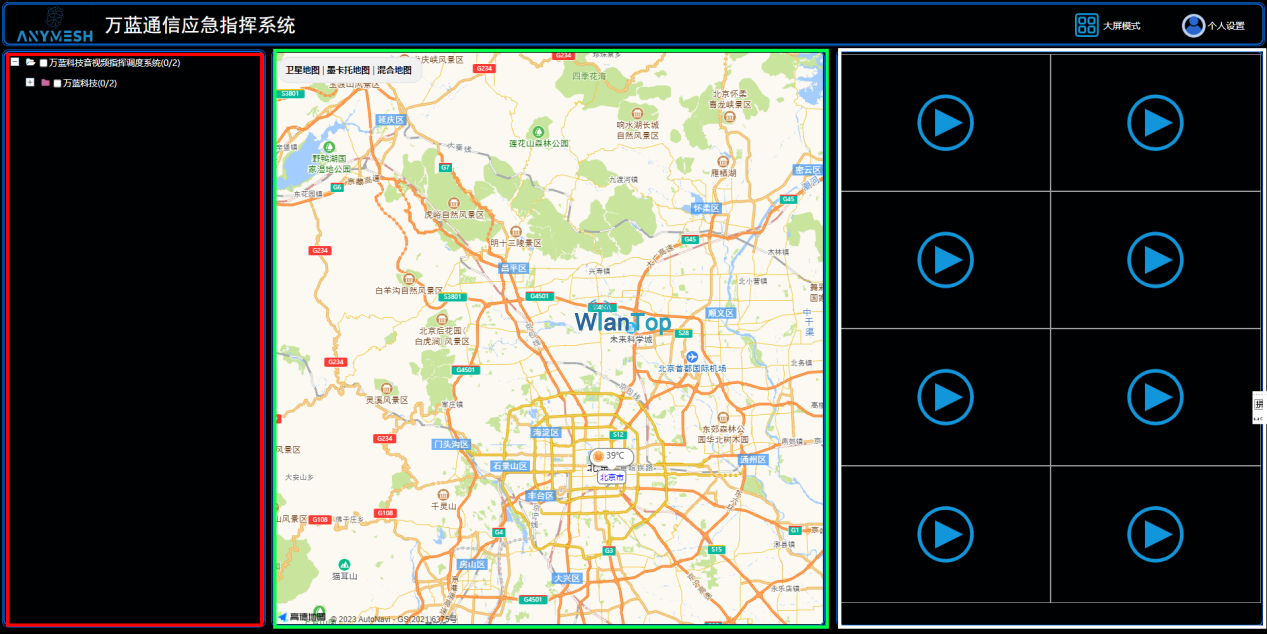

功能區是系統功能展示，主要包括指揮對象信息樹控制區、定位顯示區、音視頻顯示 區三個區域。
左邊為指揮對象信息樹控制區，控制對象為應急設備。信息樹層級為：單位、單位設備列表等等（紅色框線內）；
信息樹控制區右側為地圖定位顯示區，顯示地圖、地理位置、道路、定位等信息（綠色框線內）；
最右側是音視頻顯示區，顯示所選終端的實時音視頻畫面。（白色框線內）

2．大屏顯示

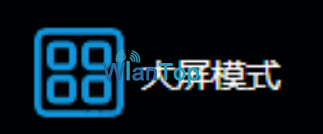

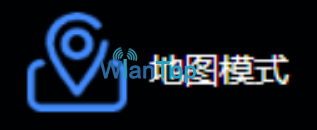

導航區右側包括【大屏模式】控制按鈕，可切換系統界面為大屏顯示模式。同時，大 屏顯示模式下，可切換為【地圖模式】。

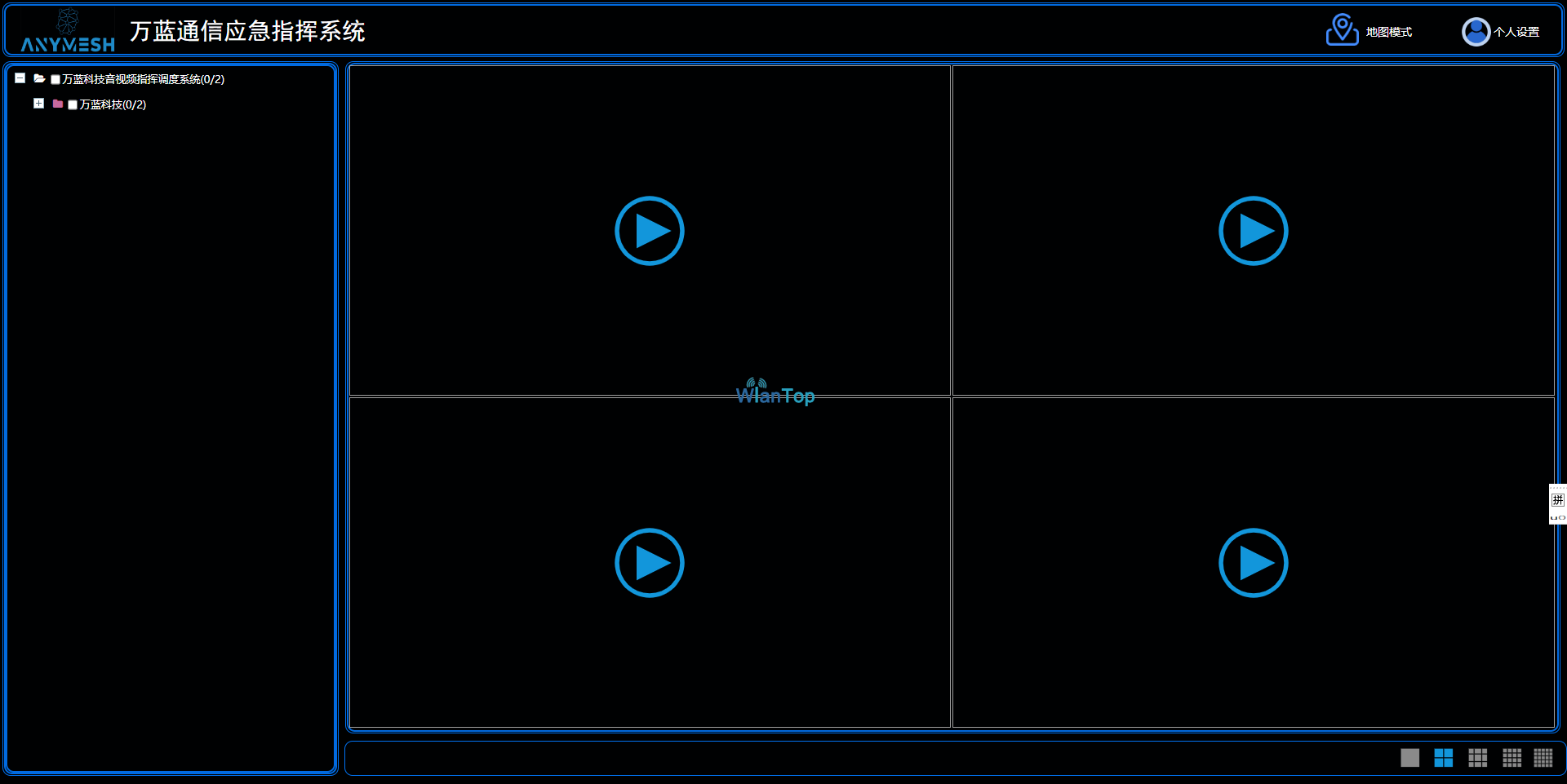

點擊【大屏顯示】控制按鈕，進入大屏顯示模式，如圖所示：



大屏顯示模式下，可以選擇展示分屏數量，例如四屏、九屏、十六屏、二十五屏等。

3．個人設置

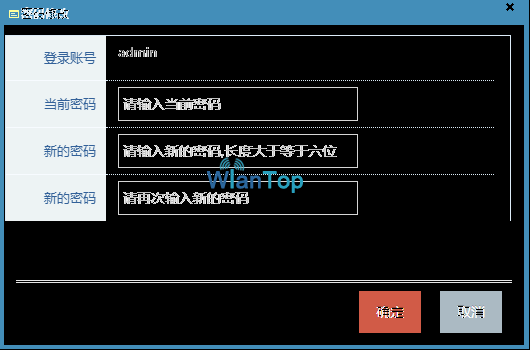

點擊【個人設置】可以修改當前賬號密碼

四、指揮系統信息樹

系統主界面左邊的功能區顯示指揮對象信息樹，信息樹可折疊和展開。
進入系統后，系統自動調入指揮對象信息，指揮對象為應急設備，以下簡稱指揮終端。

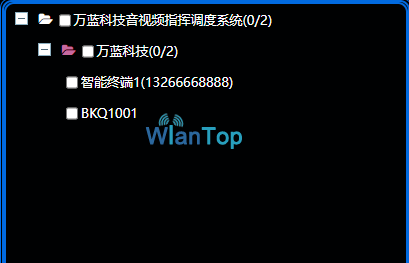

信息樹展開后，會顯示指揮終端的名稱/編號等，領導/指揮人員可調看指揮終端的音視頻信息，并對現場工作人員進行指導。單位名稱后顯示本單位的在線終端數量以及接入 本系統的終端數量。前面數字代表在線終端數量，后面數字表示接入本系統的應急終端數量。

1．終端狀態/信息顯示

指揮對象信息樹，顯示指揮終端名稱/編號及所屬單位。
點擊展開指揮對象信息樹，可以看到所有（在/離線）指揮終端的名稱及所屬單位的名稱。

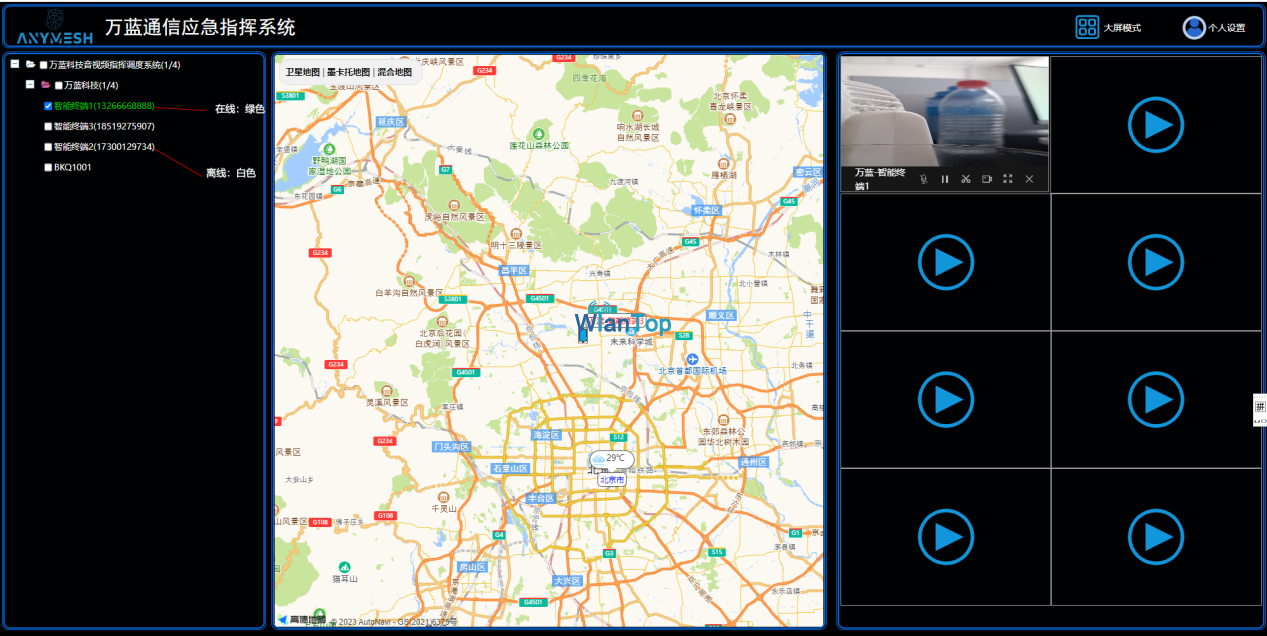

指揮終端在線狀態分為兩種：在線、離線，通過指揮終端信息樹的名稱字體顏色區分。
點擊展開指揮對象信息樹，顯示所有的指揮終端的名稱。
如果指揮終端在線，指揮終端名稱顯示為綠色字體；如果指揮終端離線，指揮終端名稱顯示為白色字體。

2．指揮對象視頻顯示

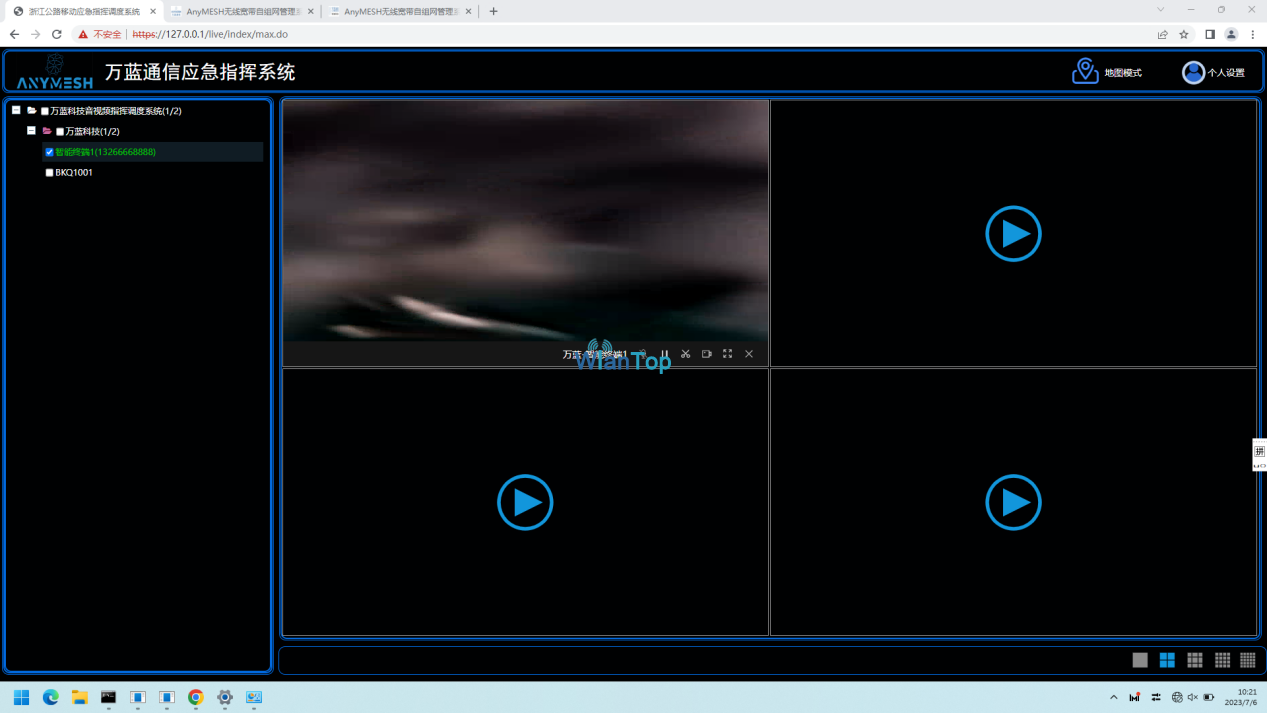

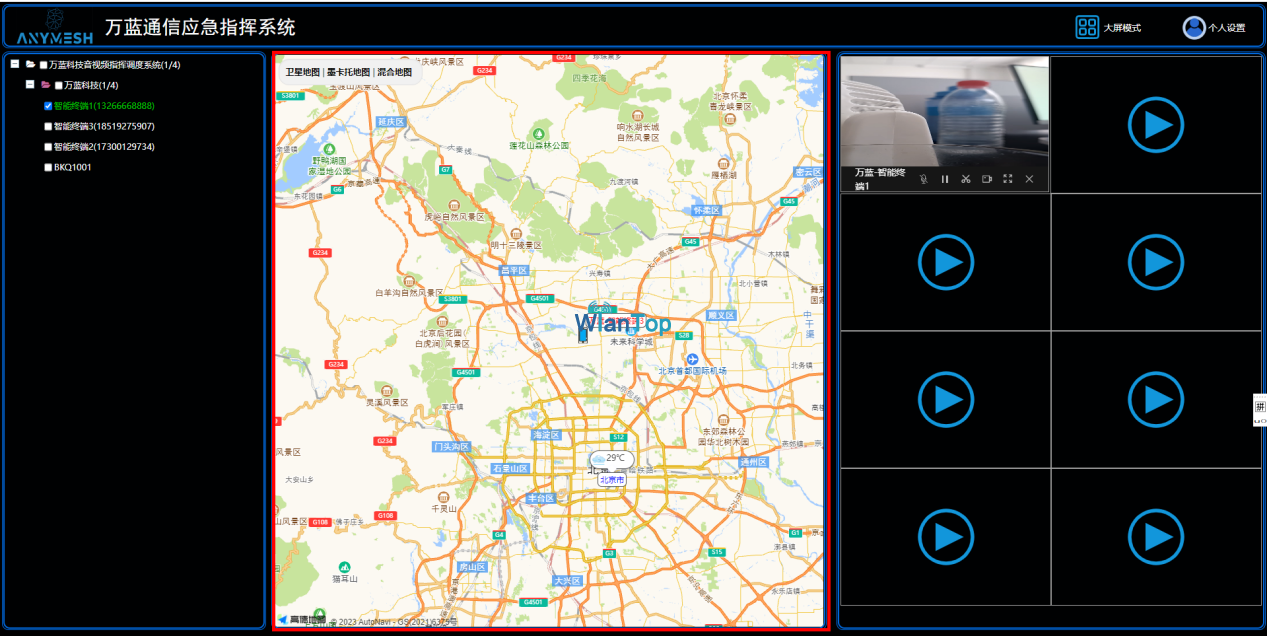

登錄后，系統自動調入所有在/離線的信息，點擊展開左側功能區的指揮對象信息樹，勾選需要指揮的指揮終端，可單選或多選，勾選完成后，所選視頻與聲音終端的視頻畫面 顯示在音視頻顯示區域。
勾選時，也可以勾選指揮單位級列表，系統將自動調入所勾選單位級列表的在線終端，將視頻畫面顯示在音視頻顯示區域。

3．終端地圖定位顯示

登錄后，系統自動調入所有在/離線指揮終端的信息，包括應急人員、應急設備、應急倉庫。
所有在線終端的實時位置在地圖上顯示定位。

五、接入設備說明

萬藍通信應急指揮系統可接入不同的終端設備實現指揮調度，根據接入終端類別不同，終端視頻顯示界面不同。主要接入終端包括但不限于以下幾種。

1．應急人員

萬藍通信應急指揮系統可接入應急人員手持終端設備，應急人員手持終端可接入一路音視頻畫面，用戶可以實時遠程查看音視頻畫面。
點擊指揮對象信息樹，顯示位所有應急人員信息，應急人員信息白色，代表此應急人員離線，應急人員信息為綠色，代表此應急人員在線。

2．應急設備——布控球

浙江省公路應急指揮系統可接入布控球，布控球支持高清視頻采集、無線視頻圖傳、中心調度對講、實時定位監控、遠程云臺控制等。
根據布控球工作特征，實時音視頻顯示區域可調整布控球方向、焦距等。
布控球顯示為一路視頻畫面，用戶可以在布控球控制區域調整布控球的方向、焦距， 具體操作如下：

3．智能頭盔

浙江省公路應急指揮系統可接入智能頭盔，方便作業人員在移動中的音視頻指揮。
智能頭盔顯示為一路視頻畫面，用戶可以實時遠程查看音視頻畫面。

六、視頻與語音指揮

點擊展開左側功能區的指揮對象信息樹，勾選需要指揮的各類終端，可單選或多選。勾選后，點擊視頻和語音指揮控制按鈕，即可實現對單人或多人同時的視頻和語音指揮，具體如下。

1．多終端視頻顯示

如果需要同時顯示多個終端的視頻畫面，請在功能區點擊指揮對象信息樹，展開信息樹，勾選所需顯示的多個視頻與聲音終端。終端視頻顯示順序是按照打開順序排列，關閉某一終端視頻后，排列在該終端后的視頻將會整體向前。
勾選后，多終端視頻畫面顯示在音視頻顯示區，點擊相應按鈕，即可進行多視頻畫面的播放與指揮。

2．視頻和語音指揮控制按鈕

視頻和語音指揮控制按鈕包括三個：“麥克風控制按鈕”；“視頻放大與縮小按鈕；“視頻關閉按鈕”，均位于音視頻顯示區域的右下角，

3．語音指揮開啟/關閉（退出）

勾選（單/多選）被指揮的終端，點擊“麥克風控制按鈕”，點擊后即可進 行對單個或多個終端的視頻和 語音指揮。
再次點擊“麥克風控制按鈕，即可關閉并退出本次視頻和語音指揮。

4．視頻放大和縮小

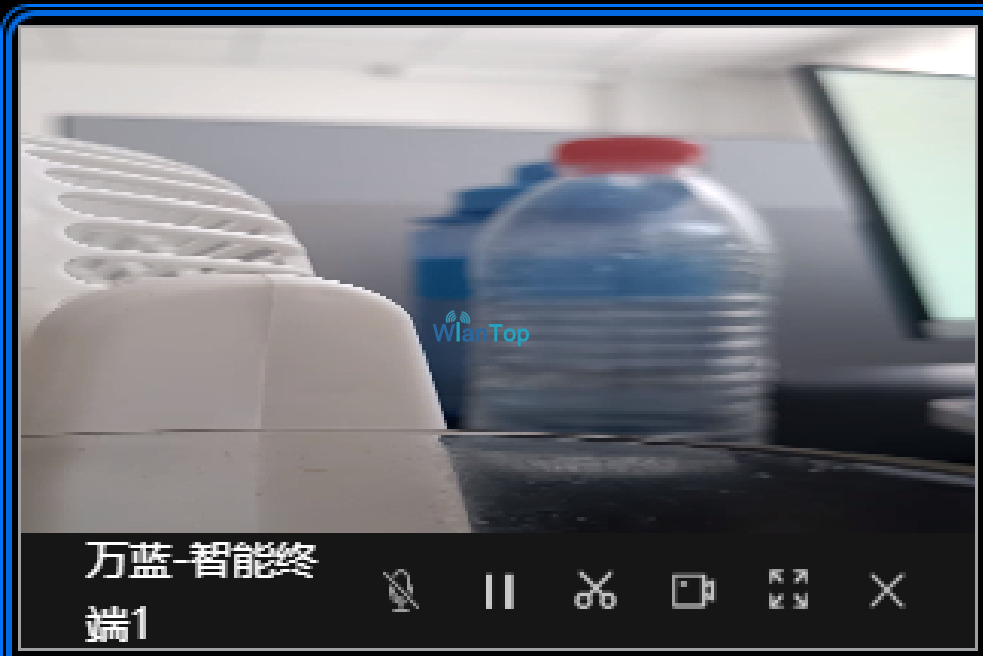

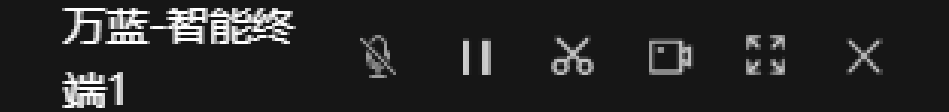

每個終端的視頻畫面底部有一條工具欄，工具欄右側為終端名稱和“視頻縮放按鈕”。

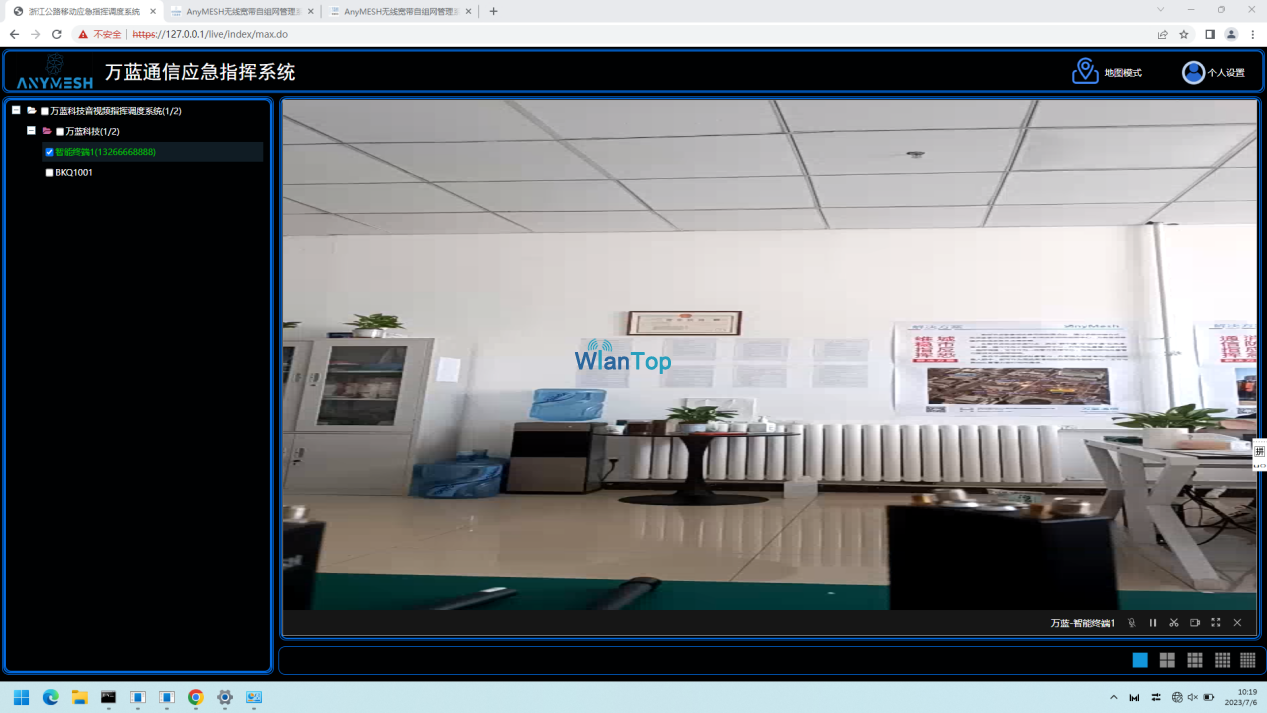

點擊“視頻縮放按鈕”，視頻畫面放大至全屏，縮小退出全屏顯示。

5．視頻錄制

每一個視頻顯示畫面下，都有一個單獨的導航條，點擊控制按鈕，進行屏幕 錄制，實時將錄制視頻保存至本地目錄中，保存地址即瀏覽器預先設置好的下載地址。

6．屏幕截圖

點擊導航欄里控制按鈕，進行屏幕截圖，實時將截到的圖片保存至本地目錄 中，與錄屏一樣保存地址即瀏覽器預先設置好的下載地址。

7．視頻暫停

每一個視頻畫面的導航條都有暫停和播放按鈕，點擊控制按鈕可以暫停該終端顯示的視頻畫面，點擊控制按鈕就可以繼續播放視頻畫面.

七、地圖定位

接入公網登錄系統后，系統自動調入所有在/離線終端的信息，所有在線終端的實時位置在地圖上顯示定位。

1．地圖定位顯示

進入系統后，系統自動調入所有在線設備的位置信息。點擊應急人員指揮對象信息樹控制區中顯示綠色上線的終端名稱，系統自動定位終端位置在地圖正中間顯示。



點擊圖標，終端的詳細位置信息顯示在信息框中，會顯示應急人員的詳細信息，包括設備編號、地理位置。所屬單位人員名稱后有“顯示視頻”控制按鈕，點擊 “顯示視頻”控制按鈕，即可在視頻顯示區域顯示應急人員視頻，進行遠程通話與指揮。

2．地圖類型

本系統包含三種地圖類型：衛星地圖、墨卡托地圖、混合地圖，終端的實時位置可顯示在任意一種地圖上。

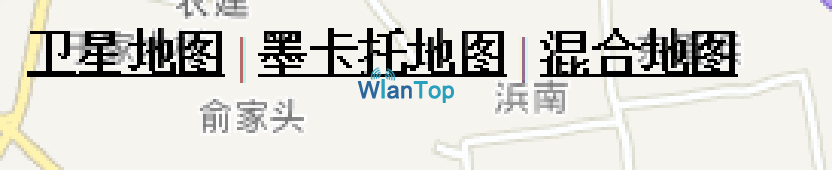

地圖定位顯示區域的右上角有三個選擇控件：“衛星地圖”、“墨卡托地圖”、“混合地圖”，點擊任意一個選擇控件，顯示對應的地圖類型。

3．衛星地圖

點擊“衛星地圖”選擇控件，顯示衛星地圖。
衛星地圖展示真實的地理面貌，可用來檢測地面信息，了解地理位置、地形等。如下圖。

4．墨卡托地圖

點擊“墨卡托地圖”選擇控件，顯示墨卡托地圖。
墨卡托地圖展示精準的線路，能準確地顯示出地點、距離和方向等。如下圖：

5．混合地圖

點擊“混合地圖”選擇控件，顯示混合地圖。
混合地圖展示衛星圖像以及路網和地物名稱等。如下圖：
