ANYMESH-SDR-A1（4W）mesh自組網電臺100km視距測試報告概述

ANYMESH-SDR-A1（4W）mesh自組網電臺100km視距測試報告

配合客戶測試SDR系列mesh自組網電臺在2*2W發射功率下測試5MHz、10MHz下的視距100km的TCP灌包速率。

測試時間：2022-12-15

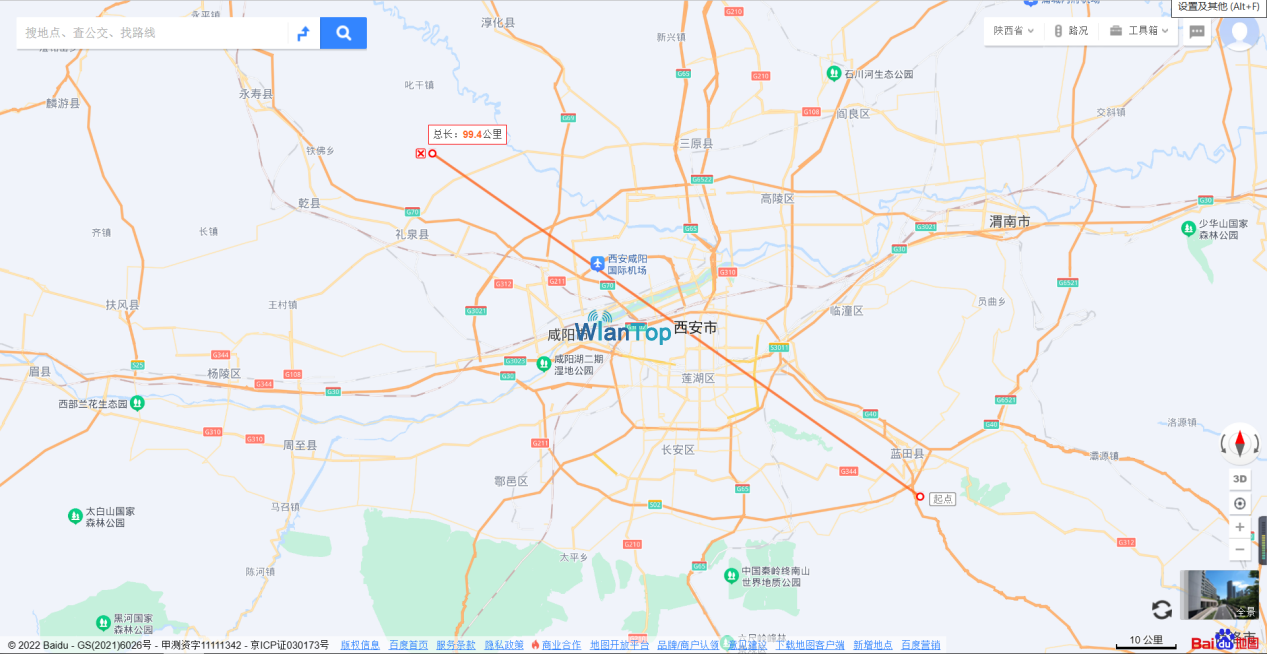

測試場景：某山←→某村（，垂直落差300m，直線距離約100km），靜態布置，模擬空空通信場景，空空視距無遮擋。

硬件設備：ANYMESH-SDR-A1（4W）電臺2臺，6dBi全向玻璃鋼天線4根，筆記本電腦2臺

相關軟件：iperf3測速工具

測試方法：將兩臺SDR系列mesh自組網電臺編號為電臺1和電臺2，其中電臺1位于任池村，電臺2位于藍田縣，兩端PC使用iperf3測速軟件測量網絡吞吐量（最大傳輸速率）

$C:\Users\趙梓晨\Desktop\圖片\圖片\單兵上面.jpg單兵上面$ $C:\Users\趙梓晨\Desktop\圖片\圖片\單兵正面透明底.jpg單兵正面透明底$

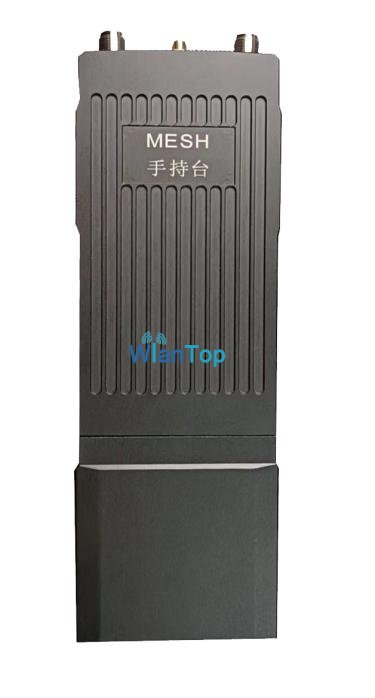

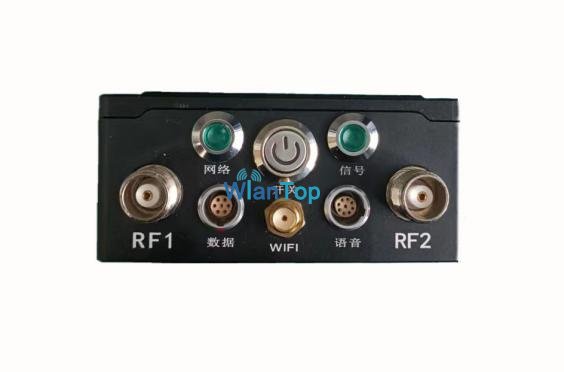

本次測試電臺

（4W單兵手持）

$C:\Users\趙梓晨\Desktop\微信圖片_20221219144422.jpg微信圖片_20221219144422$ $C:\Users\趙梓晨\Desktop\微信圖片_20221219144426.jpg微信圖片_20221219144426$

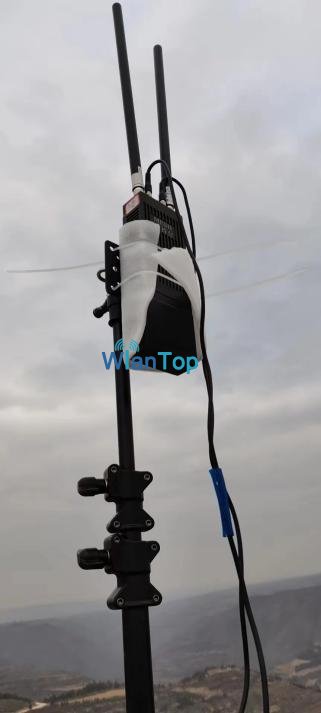

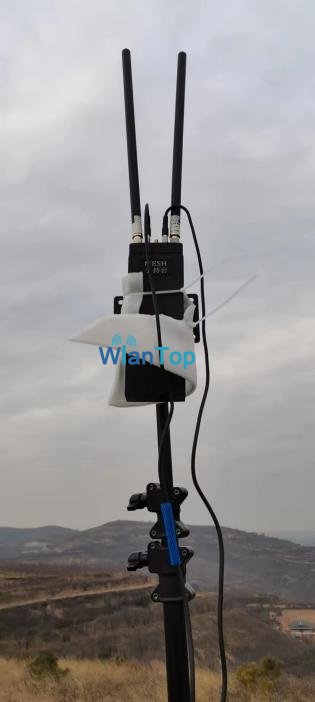

本次測試場景

各個工作帶寬模式下的實際灌包速率

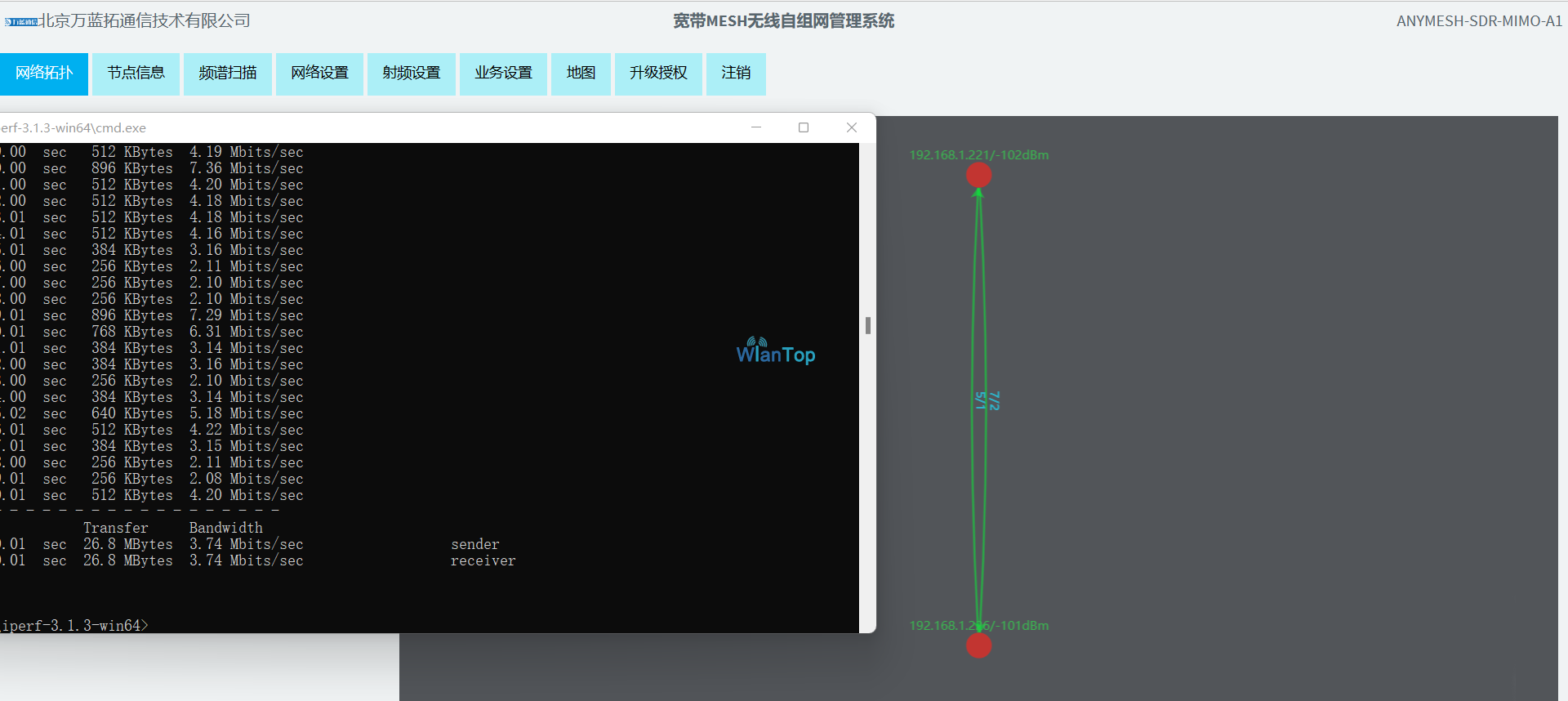

$E:\趙梓晨\陜西萬藍\12月15號100KM測試\單兵SDR-A1-4W 100KM測試數據\4W 10M 發送.png4W 10M 發送$

工作模式10MHz，發射功率4W，發送端灌包速率3.74Mbps

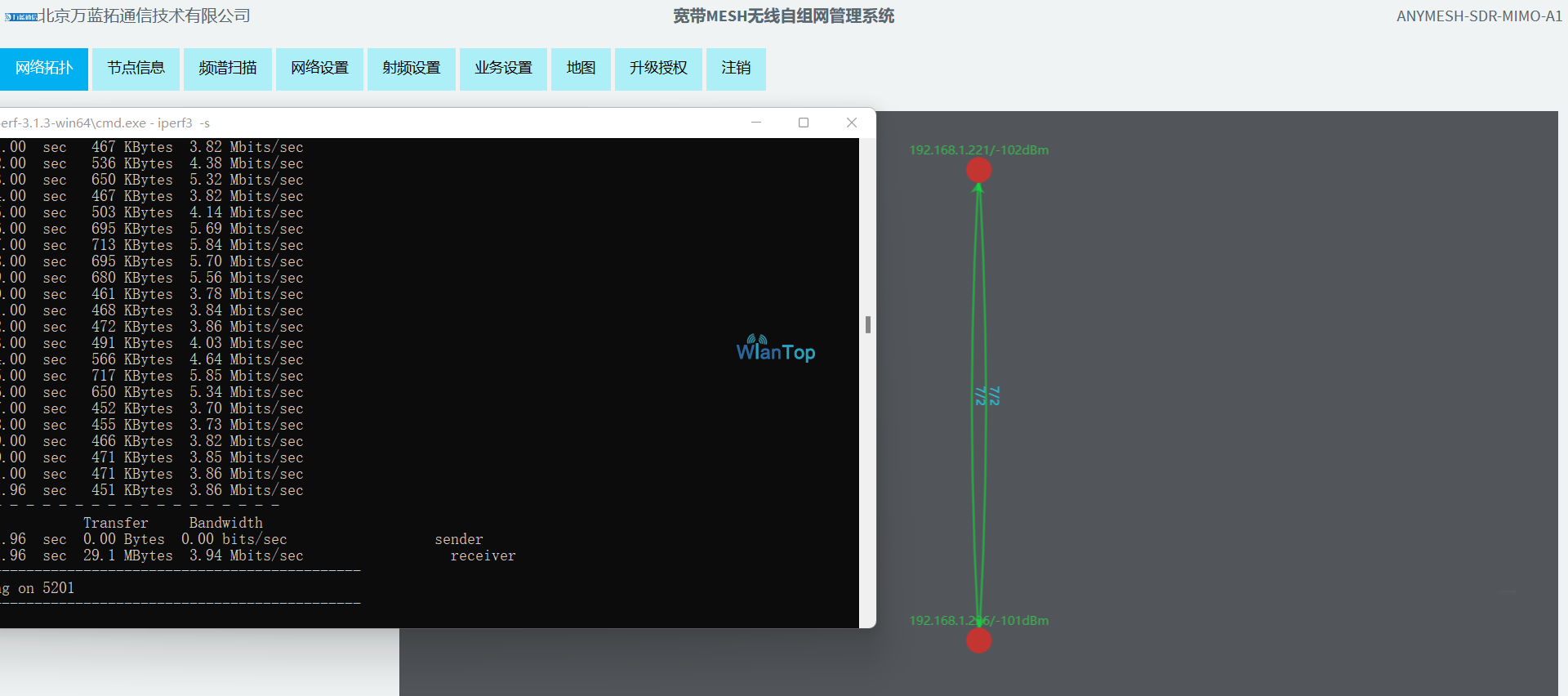

$E:\趙梓晨\陜西萬藍\12月15號100KM測試\單兵SDR-A1-4W 100KM測試數據\4W 10M 接收.png4W 10M 接收$

工作模式10MHz，發射功率，4W接受端灌包速率3.94Mbps

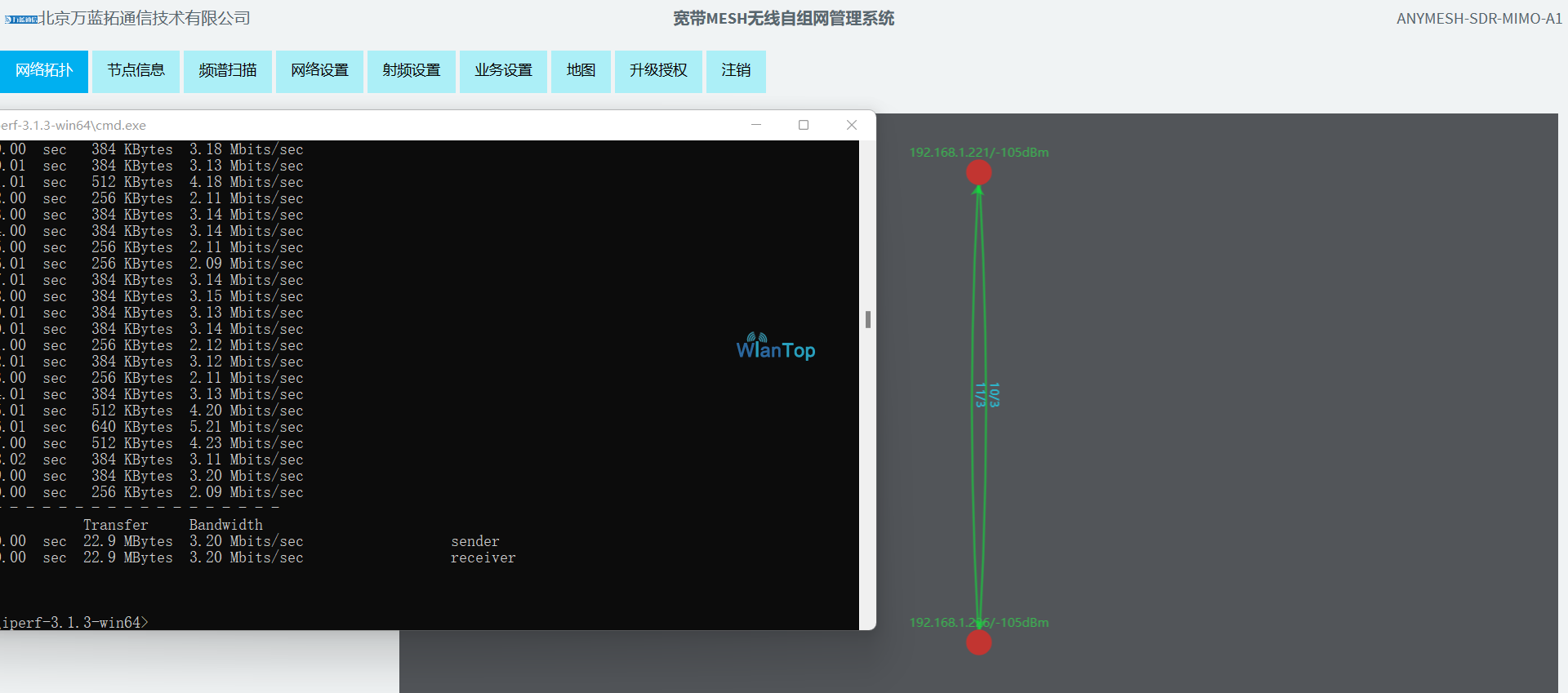

$E:\趙梓晨\陜西萬藍\12月15號100KM測試\單兵SDR-A1-4W 100KM測試數據\4W 5M 發送.png4W 5M 發送$

工作模式5MHz，發射功率4W，發送端灌包速率3.20Mbps

$E:\趙梓晨\陜西萬藍\12月15號100KM測試\單兵SDR-A1-4W 100KM測試數據\4W 5M 接收.png4W 5M 接收$

工作模式5MHz，發射功率4W，接受端灌包速率2.62Mbps

ANYMESH-SDR-A1（4W）電臺在空對空100km距離，發射功率4W情況下10MHz測速3.94Mbps，5MHz測速3.20Mbps。
